LYV®, ஒரு தொழில்முறை தொழில்துறை வால்வு உற்பத்தியாளர், அதன் அறிமுகப்படுத்தப்பட்டது

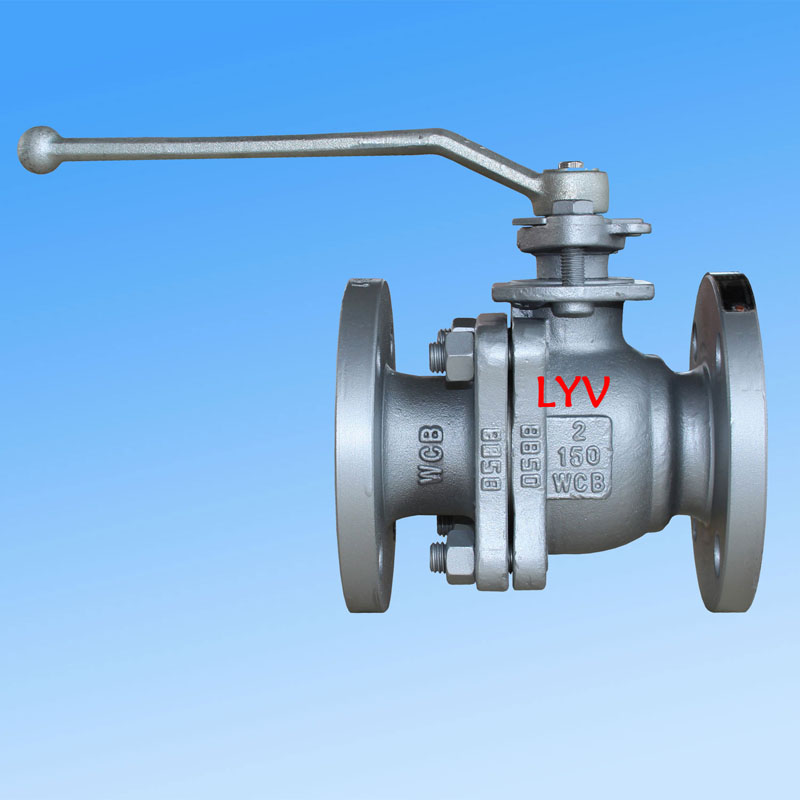

2-துண்டு மிதக்கும் பந்து வால்வு, தொழில்துறை குழாய் அமைப்புகளில் மிகவும் பரவலாகப் பயன்படுத்தப்படும் வால்வு வகைகளில் ஒன்று. நிறுவனம் வட அமெரிக்கா, தென்கிழக்கு ஆசியா, ரஷ்யா மற்றும் மத்திய கிழக்கு உள்ளிட்ட சந்தைகளுக்கு வால்வுகளை ஏற்றுமதி செய்கிறது. CNC எந்திர கருவிகள் மற்றும் திறமையான பணியாளர்களுடன், LYV® ஆண்டு உற்பத்தி திறன் 50,000 வால்வுகளுக்கு மேல் உள்ளது, இது நிலையான மற்றும் தனிப்பயன் தேவைகளை ஆதரிக்கிறது.
வடிவமைப்பு மற்றும் கட்டுமானம்
2-துண்டு மிதக்கும் பந்து வால்வு ஒரு மிதக்கும் பந்து வடிவமைப்புடன் பிளவு-உடல் கட்டுமானத்தைக் கொண்டுள்ளது. இது ஏற்ப வடிவமைக்கப்பட்டுள்ளதுISO 17292, API 608 மற்றும் API 6Dதரநிலைகள். வால்வு முழு துளை (FB) அல்லது குறைக்கப்பட்ட துளை (RB) உள்ளமைவுகளில், எண்ட் என்ட்ரி பாடி கட்டுமானத்துடன் கிடைக்கிறது. பானட் விருப்பங்களில் போல்ட் செய்யப்பட்ட பானட் அல்லது நீட்டிக்கப்பட்ட பானட் ஆகியவை அடங்கும், மேலும் இருக்கை வகைகள் மென்மையான இருக்கை அல்லது கடினமான-சீல் உலோக வகைகளில் வழங்கப்படுகின்றன. ஓட்டம் திசையானது ஒரு திசை அல்லது இரு திசையாக இருக்கலாம், இது வெவ்வேறு செயல்முறை தேவைகளுக்கு நெகிழ்வுத்தன்மையை வழங்குகிறது.
அளவு மற்றும் அழுத்தம் வரம்பு
| அழுத்தம் வகுப்பு |
அளவு வரம்பு (NPS) |
அளவு வரம்பு (DN) |
| ANSI வகுப்பு 150LB |
1/2" - 10" |
DN15 - DN250 |
| ANSI வகுப்பு 300LB |
1/2" - 8" |
DN15 – DN200 |
| ANSI வகுப்பு 600LB |
1/2" - 4" |
DN15 - DN100 |
குறிப்பு:PN மதிப்பீடுகளுக்கு, வால்வு DN250 வரை PN0.6, PN1.6, PN2.0, PN2.5 ஆகியவற்றை உள்ளடக்கியது; PN4.0 மற்றும் PN5.0 DN200 வரை; PN6.3 மற்றும் PN10.0 வரை DN100 வரை.
வடிவமைப்பு மற்றும் சோதனை தரநிலைகள்
| நிலையான வகை |
குறிப்பு தரநிலை |
|
வடிவமைப்பு தரநிலை
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
ஆய்வு மற்றும் சோதனை
|
API 598 / API 6D |
|
தீ பாதுகாப்பு சோதனை
|
API 607 / API 6FA |
|
Flange-to-Flange நீளம்
|
ANSI B16.10 - குறுகிய முறை / நீண்ட முறை |
|
இறுதி இணைப்புகள்
|
Flanged (ANSI B16.5), பட் வெல்ட், சாக்கெட் வெல்ட் |
முக்கிய அம்சங்கள்
-
தீ-பாதுகாப்பான வடிவமைப்பு- API 607 / API 6FA உடன் இணங்குகிறது
-
எதிர்ப்பு-நிலை வடிவமைப்பு- பாதுகாப்பான செயல்பாட்டிற்கான நிலையான கட்டணத்தை நீக்குகிறது
-
ப்ளோ-அவுட் ப்ரூஃப் ஸ்டெம்- அழுத்தத்தின் கீழ் தண்டு வெளியேற்றத்தைத் தடுக்கிறது
-
சேவை ஊடகம்- இயற்கை எரிவாயு, எண்ணெய், நீர், ஆக்ஸிஜன் மற்றும் பிற தொழில்துறை திரவங்கள்
-
புளிப்பு சேவை- ISO 15156 / NACE MR0175 உடன் இணக்கமானது
-
வால்வு செயல்பாடு- கையேடு நெம்புகோல், புழு கியர், நியூமேடிக் ஆக்சுவேட்டர், மின்சார இயக்கி
கட்டுமானப் பொருட்கள் (BOM)
உடல் & பொன்னெட்
| பொருள் தரம் |
விளக்கம் |
| ASTM A216 GR. WCB / A105N |
கார்பன் எஃகு |
| ASTM A352 LCB / LCC / A350 LF2 |
குறைந்த வெப்பநிலை கார்பன் எஃகு |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (துருப்பிடிக்காத எஃகு) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (துருப்பிடிக்காத எஃகு) |
| ASTM A351 Gr. CF8C |
துருப்பிடிக்காத எஃகு |
| ASTM A890 4A / 5A / 6A |
டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு |
திடமான பந்து
| பொருள் தரம் |
விளக்கம் |
| A105N + ENP / A105N + TCC |
எலக்ட்ரோலெஸ் நிக்கல் முலாம் / டங்ஸ்டன் கார்பைடு பூச்சு கொண்ட கார்பன் ஸ்டீல் |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
துருப்பிடிக்காத எஃகு |
| ASTM A182 F51 / F53 / F55 |
டூப்ளக்ஸ் / சூப்பர் டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு |
ஹார்ட்-சீல் மெட்டல் இருக்கைக்கான குறிப்பு:பந்து மேற்பரப்பு சிகிச்சைகளில் ENP, HCR, WC மற்றும் வெல்டிங் Ni60 / Ni55 ஆகியவை அடங்கும்.
தண்டு
| பொருள் தரம் |
விளக்கம் |
| ASTM A182 F6a |
மார்டென்சிடிக் துருப்பிடிக்காத எஃகு |
| ASTM A182 F304 / F316 / F304L / F316L |
துருப்பிடிக்காத எஃகு |
| 17-4 PH |
மழைப்பொழிவு-கடினப்படுத்துதல் துருப்பிடிக்காத எஃகு |
| ASTM A182 F51 / F53 / F55 |
டூப்ளக்ஸ் / சூப்பர் டூப்ளக்ஸ் துருப்பிடிக்காத எஃகு |
இருக்கைகள், உடல் முத்திரைகள் & சுரப்பி பேக்கிங்
| பொருள் |
விண்ணப்பம் |
| PTFE கன்னி |
இருக்கை / உடல் முத்திரை / சுரப்பி பேக்கிங் |
| 25% கண்ணாடி நிரப்பப்பட்ட PTFE (GFT) |
இருக்கை / உடல் முத்திரை / சுரப்பி பேக்கிங் |
| கார்பன் நிரப்பப்பட்ட PTFE (CFT) |
இருக்கை / உடல் முத்திரை / சுரப்பி பேக்கிங் |
| பீக் / டெல்ரின் |
இருக்கை / உடல் முத்திரை |
| கிராஃபோயில் (கிராஃபைட் வளையம்) |
இருக்கை / உடல் முத்திரை / சுரப்பி பேக்கிங் |
விண்ணப்பம் மற்றும் சேவை
2-துண்டு மிதக்கும் பந்து வால்வு எண்ணெய் மற்றும் எரிவாயு, பெட்ரோ கெமிக்கல், மின் உற்பத்தி, நீர் சுத்திகரிப்பு மற்றும் குழாய் அமைப்புகள் உள்ளிட்ட பல்வேறு தொழில்துறை பயன்பாடுகளுக்கு ஏற்றது. இது ஃபிளாஞ்ச், பட் வெல்ட் அல்லது சாக்கெட் வெல்ட் எண்ட் இணைப்புகளுடன் கிடைக்கிறது, மேலும் கைமுறையாக அல்லது தானியங்கு ஆக்சுவேட்டர்கள் மூலம் இயக்க முடியும். LYV® அதன் அனுபவம் வாய்ந்த பொறியியல் மற்றும் உற்பத்தி குழுக்களின் ஆதரவுடன் விற்பனைக்குப் பிந்தைய முழு ஆதரவையும் சரியான நேரத்தில் விநியோகத்தையும் வழங்குகிறது.
குறிப்பு:தனிப்பயன் பொருள் சேர்க்கைகள், அழுத்தம் மதிப்பீடுகள் அல்லது ஆக்சுவேட்டர் உள்ளமைவுகளுக்கு, உங்கள் திட்ட விவரக்குறிப்புகளுடன் நேரடியாக LYV® ஐத் தொடர்பு கொள்ளவும்.
